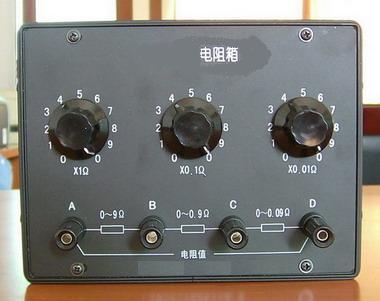

产品名称：电阻箱 产品型号：S-J2372型

电阻箱   型号：GSX-J2372

1、概述

     S-J2372型 电阻箱是按教委编发《中学理科教学仪器配备目录》的要求而设计生产，主要用于物理教学中作标准电阻来验证欧姆定律、或作附加电阻来扩大电流表及电压表的量程也可以用作测定未知电阻及作可变电阻接入电子电路来调节所需的工作点电流及电压，同时电阻箱还可以用作测量电源的电动势和电源内阻等。是物理电学实验中*的仪器。

         由于电阻箱是采用金属外壳结构，受外界影响小，其抗干扰能力其强，电阻值为稳定。

2、结构原理

    电阻箱采用金属薄板和铝合金边框加工而成，密封结构，各组各档电阻的变换为波段开关形式，依靠触点开关旋转到不同位置达到变换电阻值的目的，内部电阻低值部分采用高稳定度的康铜线以无感绕法绕成，高阻部分采用精密金属膜电阻，经过严格筛选，检测、老化、渍浸处理，电阻值稳定正确。

3、主要技术性能

3-1、测量范围：0～9.99Ω。

3-2、zui小进步值：0.01Ω。

3-3、误差：＜±1.5%。

3-4、残余电阻允差：R₀＜0.01Ω。

3-5、使用温度：15～30⁰C。

3-6、使用相对湿度：< 80%。

3-7、参考功率：0.5W。

3-8、电阻箱内部电路对外壳的金属部分之间的缘电阻大于20MΩ。
